हम क्या प्रदान करते हैंः1) अच्छी गुणवत्ता नियंत्रण 2) अत्यधिक प्रतिस्पर्धी कीमतें 3) अत्याधुनिक प्रौद्योगिकी उत्पाद 4) जीवन शैली उपभोक्ता इलेक्ट्रॉनिक्स की सर्वश्रेष्ठ पेशेवर टीम।5) सुचारू संचार 6) प्रभावी OEM&ODM सेवा
-
प्रमुखता देना
एसएमटी पीसीबी निर्माण और असेंबली सेवाएं
,इलेक्ट्रॉनिक पीसीबी निर्माण और असेंबली सेवाएं
,4.0 मिमी पीसीबी प्रोटोटाइप निर्माण सेवा
-
आधार सामग्रीFR-4, ग्लास एपॉक्सी, FR4 हाई टीजी, रोह्स अनुरूप
-
तांबे की मोटाई1/2OZ 1OZ 2OZ 3OZ
-
बोर्ड की मोटाई0.4~4.0मिमी
-
मिन। छेद का आकार0.01'', 0.25mm.or 10 मील
-
Min. मिन। line width रेखा की चौडाई0.006 '' या 0.15 मिमी
-
मिन। पंक्ति रिक्ति4 मील
-
सतही परिष्करणHASL, सीसा रहित, OSP, ENIG आदि।
-
आदेश की मात्रा1-500,000
-
परत की संख्या1,2,4,6, 22 परतों तक
-
पीसीबी प्रकारकठोर, लचीला, कठोर-लचीला
-
अधिकतम पीसीबी आयाम20इंच*20इंच या 500मिमी*500मिमी
-
मोटाई सहिष्णुता± 10%
-
तांबे की मोटाई सहनशीलता± 0.25oz
-
सोल्डर मास्कहरा, लाल, सफेद, पीला, नीला, काला, आदि
-
सिल्क स्क्रीनसफेद, पीला, काला, या नकारात्मक, आदि
-
SMT Jointing Min. श्रीमती ज्वाइंटिंग मिन. Space अंतरिक्ष0201 मिमी
-
क्यूएफपी स्पेसपिच 0.3 मिमी
-
पोर्टयान्टियन, शेकोउ, हांगकांग
-
उत्पत्ति के प्लेसगुआंग्डोंग, चीन
-
ब्रांड नामCustomized
-
मॉडल संख्याLUX001
-
मूल्य$20.00/pieces 1-10 pieces
-
पैकेजिंग विवरणसामान को एंटी-प्लास्टिक बैग या व्यक्तिगत बॉक्स में पैक किया जाता है, पांच-परत नालीदार कार्टन से बने
-
आपूर्ति की क्षमताप्रति दिन 1000 टुकड़ा / टुकड़े

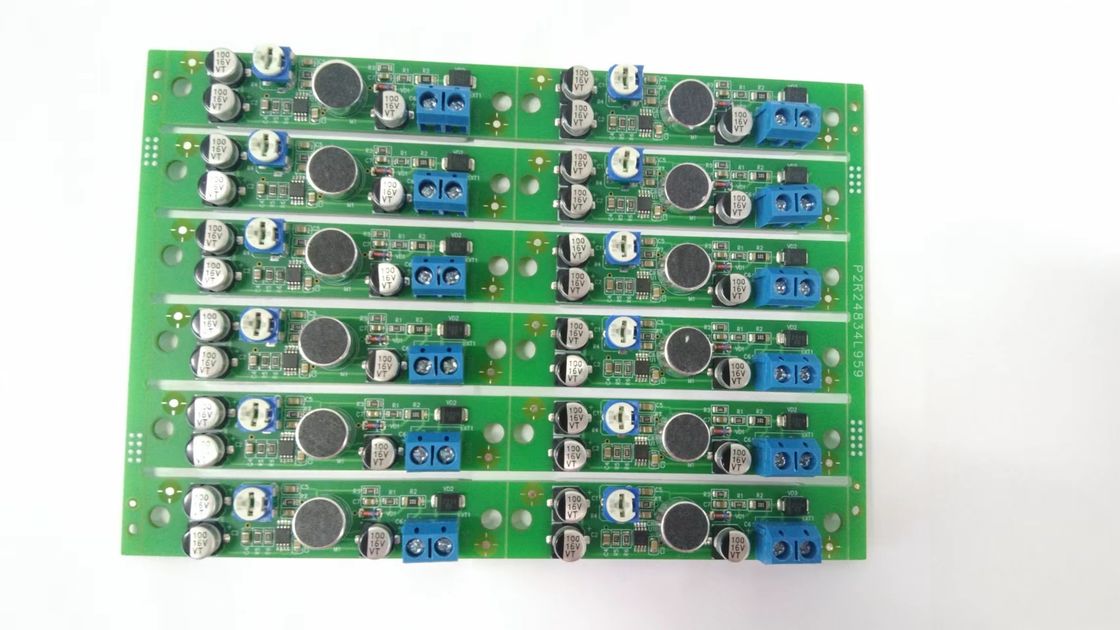

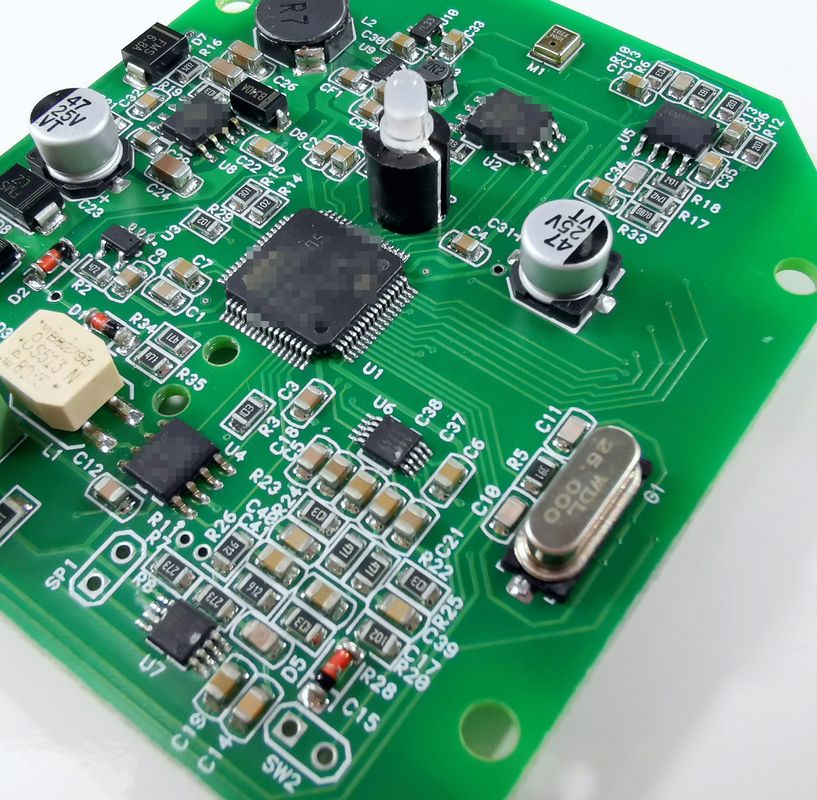

इलेक्ट्रॉनिक्स एसएमटी पीसीबी निर्माण और असेंबली सेवाएं
अद्भुत पीसीबी निर्माण इलेक्ट्रॉनिक्स पीसीबीए बनाने एसएमटी पीसीबीए विधानसभा आपूर्तिकर्ता पीसीबीए सेवा
उत्पादों का वर्णन
|
पीसीबी तकनीकी विनिर्देश
|
|
|
|
|
|
|||||
|
आदेश मात्रा
|
1-500,000
|
|
|
|
|
|||||
|
परत की संख्या
|
1,2,4,6, 22 परतों तक
|
|
|
|
|
|||||
|
बोर्ड सामग्री
|
FR-4, ग्लास इपोक्सी, FR4 हाई टीजी, रोह के अनुरूप, एल्यूमीनियम, रोजर्स, आदि
|
|
|
|
|
|||||
|
पीसीबी प्रकार
|
कठोर, लचीला, कठोर-लचीला
|
|
|
|
|
|||||
|
आकार
|
कोई भी आकारः आयताकार, गोल, स्लॉट, कटआउट, जटिल, अनियमित, आदि
|
|
|
|
|
|||||
|
पीसीबी के अधिकतम आयाम
|
20 इंच*20 इंच या 500 मिमी*500 मिमी
|
|
|
|
|
|||||
|
बोर्ड की मोटाई
|
0.4~4.0 मिमी
|
|
|
|
|
|||||
|
मोटाई सहिष्णुता
|
± 10%
|
|
|
|
|
|||||
|
तांबे की मोटाई
|
1/2OZ 1OZ 2OZ 3OZ
|
|
|
|
|
|||||
|
तांबे की मोटाई सहिष्णुता
|
± 0.25 औंस
|
|
|
|
|
|||||
|
सोल्डर मास्क
|
हरा, लाल, सफेद, पीला, नीला, काला आदि
|
|
|
|
|
|||||
|
रेशम का पर्दा
|
सफेद, पीला, काला या नकारात्मक आदि
|
|
|
|
|
|||||
|
रेशम स्क्रीन न्यूनतम रेखा चौड़ाई
|
0.006' या 0.15 मिमी
|
|
|
|
|
|||||
|
सतह खत्म
|
एचएएसएल, निकेल, इम्म गोल्ड, इम्म टिन, इम्म सिल्वर, ओएसपी आदि
|
|
|
|
|
|||||
|
ड्रिल छेद का न्यूनतम व्यास
|
0.01'",0.25mm. या 10mm.
|
|
|
|
|
|||||
|
पीसीबी काटना
|
शीयर, वी-स्कोर, टैब-रूट
|
|
|
|
|
|||||
|
पीसीबी विधानसभा क्षमताएं
|
|
|
|
|
|
|||||
|
एसएमटी जोड़ने की न्यूनतम जगह
|
0201 मिमी
|
|
|
|
|
|||||
|
QFP स्थान
|
पिच 0.3 मिमी
|
|
|
|
|
|||||
|
न्यूनतम पैकेज
|
201
|
|
|
|
|
|||||
|
न्यूनतम आकार
|
2*2 इंच ((50*50 मिमी)
|
|
|
|
|
|||||
|
अधिकतम आकार
|
14*22 इंच ((350*550 मिमी)
|
|
|
|
|
|||||
|
स्थान की सटीकता
|
±0.01 मिमी
|
|
|
|
|
|||||
|
स्थान की सटीकता
|
QFP, SOP, PLCC, BGA
|
|
|
|
|
|||||
|
प्लेसमेंट क्षमता
|
0805, 0603, 0402, 0201
|
|
|
|
|
|||||
|
पीसीबी के लिए अग्रिम समय (कार्यदिवस)
|
|
|
|
|
|
|||||
|
|
एकल, दोतरफा
|
4 परत
|
6 परत
|
8 से अधिक परतें
|
एचडीआई
|
|||||
|
नमूना लीड समय (सामान्य)
|
4 से 5 दिन
|
6 से 7 दिन
|
7 से 8 दिन
|
10 से 12 दिन
|
10 से 12 दिन
|
|||||
|
नमूना लीड समय (तेज)
|
दो से तीन दिन
|
3 से 5 दिन
|
6 दिन
|
6 से 7 दिन
|
12 दिन
|
|||||
|
बड़े पैमाने पर उत्पादन का समय
|
7 से 10 दिन
|
10 से 14 दिन
|
13-14 दिन
|
16 दिन
|
20 दिन
|
|||||
|
पीसीबी असेंबली का समय
|
|
|
|
|
|
|||||
|
नमूना लीड समय
|
पीसीबी फैब+कंपोनेंट्स सोर्सिंग+पीसीबीए= स्तर की कठिनाइयों के अनुसार 7 से 15 दिन।
|
|
|
|
|
|||||
|
बड़े पैमाने पर उत्पादन का समय
|
पीसीबी फैब + घटक सोर्सिंग + पीसीबीए = 14 ~ 28 दिनQTY और स्तर कठिनाइयों के अनुसार।
|
|
|
|
|
|||||
कंपनी प्रोफ़ाइल
शेन्ज़ेन ओरिएंटल फास्ट एसेम्बली इलेक्ट्रॉनिक कं, लिमिटेड
ओरिएंटल फास्ट असेंबली लिमिटेड एक पीसीबीए निर्माता है जिसकी स्थापना वर्ष 2001 में हुई थी, जो शेन्ज़ेन के पिंगशान के लॉन्गटियन जिले में स्थित है, जिसमें इलेक्ट्रॉनिक्स डिजाइन सहित टर्नकी समाधान में विशेषज्ञता है,पीसीबी निर्माण, एसएमटी और पीसीबी असेंबली, घटक सोर्सिंग, मोल्डिंग, धातु और प्लास्टिक, केबल और अंतिम असेंबली, रसद और अन्य मूल्य वर्धित सेवाएं आदि।हम औद्योगिक नियंत्रण के उत्पादों के लिए इलेक्ट्रॉनिक अनुबंध निर्माण सेवा प्रदान करते हैं, उपभोक्ता इलेक्ट्रॉनिक्स, एलईडी / लाइटनिंग, ऊर्जा और खेल उपकरणों. हमारे कारखाने आईएसओ 9001 योग्य है. हम एक लंबे समय के लिए चीन भर में ग्राहकों के साथ सहयोग किया है. एक ही समय में,हमारा व्यवसाय एशिया में विस्तारित हो गया है, यूरोप और अमेरिका के बाद से 2005. हमारे मुख्य व्यापार पीसीबी विधानसभा है। हम इलेक्ट्रॉनिक डिजाइन, पीसीबी कॉपी और क्लोन, पीसीबी निर्माण, घटक सोर्सिंग सहित सेवाएं भी प्रदान कर सकते हैं,उत्पादों की अंतिम असेंबली, प्लास्टिक मोल्डिंग और धातु, रसद और मूल्य वर्धित सेवा।
उत्पादन लाइन
प्रमाणपत्र
सहकारी

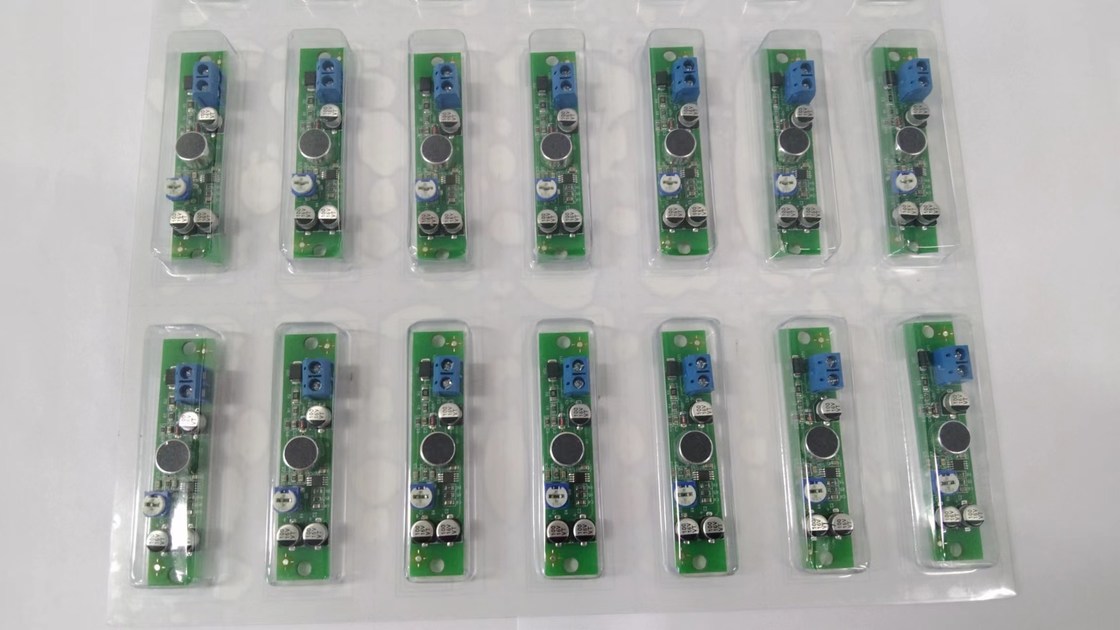

पैकिंग और वितरण
अक्सर पूछे जाने वाले प्रश्न
Q1: PCBA उद्धरण के लिए किन फाइलों की आवश्यकता है?उत्तर: पीसीबी फाइलें (जर्बर), बीओएम सूची, एक्सवाई डेटा (पिक-एन-प्लेस) ।
Q2: MOQ और OFAL सबसे अच्छा वितरण समय क्या है?A:1pc. दोनों नमूने और बड़े पैमाने पर उत्पादन OFAL द्वारा समर्थित किया जा सकता है. नंगे पीसीबी प्रोटोटाइपः 2 परतें, 24 घंटे 4 परतें, 48 घंटे 6 ~ 8 परतें, 72 घंटे पीसीबीए ((पीसीबी असेंबली): QTY <30pcs, 1 दिन QTY 30 ~ 100pcs,2 दिन की मात्रा 100~1000pcs, 5 दिनQ3: पीसीबी कोटेशन के लिए OFAL को किस फाइल प्रारूप की आवश्यकता है?ए: गर्बर, प्रोटेल 99एसई, डीएक्सपी, पैड्स 9.5, AUTOCAD, CAM350 ठीक हैं।प्रश्न 4: ओएफएएल पीसीबी और पीसीबीए बोर्डों का परीक्षण कैसे करता है?उत्तरः पीसीबीए (पीसीबी असेंबली) के लिए एसपीआई, एओआई, एक्स-रे, एफक्यूसी, एओआई, फ्लाई जांच परीक्षण, टेस्ट फिक्स्चर परीक्षण, नंगे पीसीबी के लिए एफक्यूसी आदि।Q5: आप पीसीबी या सर्किट डिजाइन कर सकते हैं?एकः हाँ, हम डिजाइन टीम सहित सॉफ्टवेयर, हार्डवेयर और संरचना इंजीनियरों है। हम अनुकूलित डिजाइन सेवा की आपूर्ति कर सकते हैं।Q6: OFAL कौन सी भुगतान शर्तें स्वीकार करता है?एकः टीटी, वेस्टर्न यूनियन, मनी ग्राम, पेपैल, हम भी एल / सी स्वीकार करते हैं।
